JS-UV-2016-XLST是一種具備精確和耐久特性的類 ABS 的立體光造型樹脂，它被用于固態(tài)激光的光固化成型法。JS-UV-2016-XLST可應(yīng)用于汽車、醫(yī)療、消費(fèi)電子等工業(yè)領(lǐng)域的母模、概念模型、一般部件、功能性部件的制作。
產(chǎn)品詳情
產(chǎn)品說明

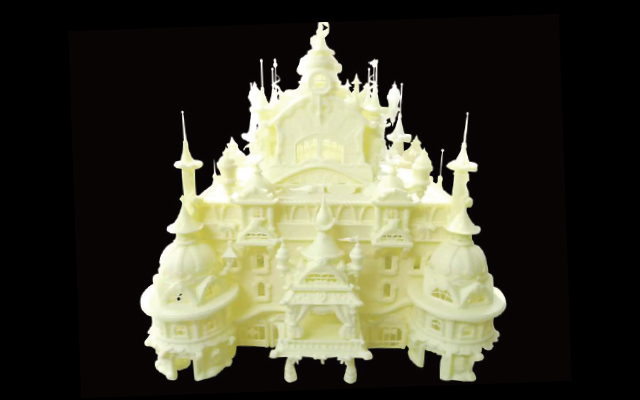

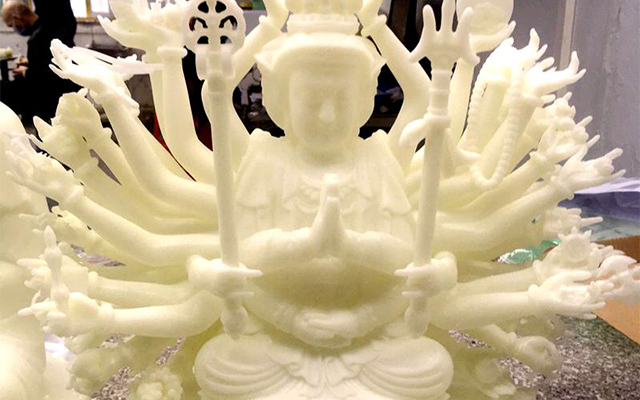

JS-UV-2016-XLST是一種具備精確和耐久特性的類 ABS 的立體光造型樹脂，它被用于固態(tài)激光的光固化成型法。JS-UV-2016-XLST可應(yīng)用于汽車、醫(yī)療、消費(fèi)電子等工業(yè)領(lǐng)域的母模、概念模型、一般部件、功能性部件的制作。
典型特點(diǎn)
-中等粘度的液態(tài)樹脂，確保其更容易涂層以及清洗部件和機(jī)器。
-在潮濕環(huán)境中具有更好的強(qiáng)度及尺寸保持特性。
-只需要極小的部件修飾。
-更長的實(shí)際使用期限。
典型優(yōu)點(diǎn)
-更少的部件完成時(shí)間。
-能夠建造精確和高韌性的部件并提高了部件的尺寸穩(wěn)定性。
-對(duì)于真空鑄造部件的高質(zhì)量控制。
-低收縮和優(yōu)異的耐黃變性。
-華麗的淺黃色外觀。
-卓越的可加工性。
液態(tài)材料的物理性能
| 外觀 | 淡黃色 |
密度 | 1.11-1.14g/cm3 @ 25 ℃ |
| 粘度 | 360-400 cps @ 25 ℃ |
固化深度 | 0.135-0.155 mm |
臨界曝光量 | 9-12 mJ/cm2 |
建造層厚 | 0.05-0.12mm |
固化后材料的機(jī)械性能
測(cè)試項(xiàng)目 | 測(cè)試方法 | VALUE 數(shù)值 |
90分鐘紫外固化 | ||
硬度, Shore D | ASTM D 2240 | 76-85 |
彎曲模量, Mpa | ASTM D 790 | 2,550-2,620 |
彎曲強(qiáng)度, Mpa | ASTM D 790 | 35- 50 |
拉伸模量, MPa | ASTM D 638 | 2,150-2,370 |
拉伸強(qiáng)度, MPa | ASTM D 638 | 25-30 |
斷裂延長率 | ASTM D 638 | 12 -20% |
缺口沖擊強(qiáng)度 | ASTM D 256 | 55 - 68 |
熱變形溫度, ℃ | ASTM D 648 @66PSI | 58-65 |
玻璃化轉(zhuǎn)變溫度，℃ | DMA，E”peak | 60-68 |
密度，g/cm3 | 1.14-1.20 |
注：JS-UV-2016-XLST使用溫度和保存溫度不宜過高，請(qǐng)?jiān)?5攝氏度以下使用；推薦使用和保存溫度為18-25攝氏度。
Copyright ? 深圳市金石三維打印科技有限公司 版權(quán)所有 | 網(wǎng)站地圖
粵ICP備17006677號(hào)
